大色综合色综合网站,偷拍片综合网,日本欧美色图片,狂吮乳尖视频,亚洲天堂AV女优2024,巨乳美女娇喘视频

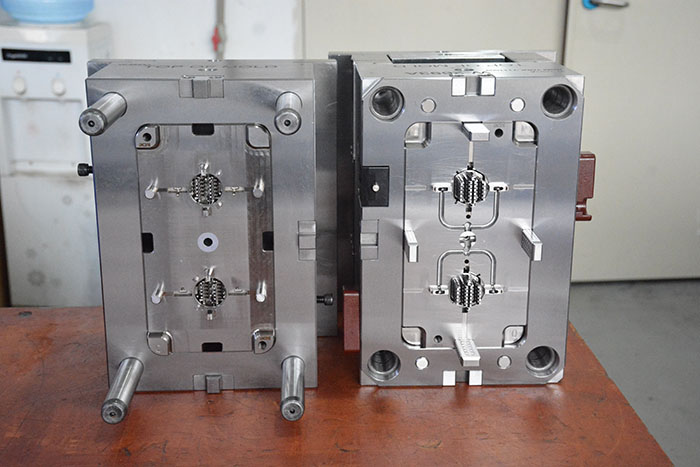

粘在模具中的材料可以嚴(yán)重阻礙生產(chǎn)，無論是澆口還是模腔的成型部分。這種粘附的根本原因可以追溯到幾種類型的設(shè)備或注塑工藝問題。

模具附著力的原因及解決方法

1）模腔表面粗糙。

如果模腔/流道中存在諸如凹槽，刻痕，切口和/或凹痕的表面缺陷，則塑件傾向于粘在模具中，導(dǎo)致頂出失敗。

因此，主要任務(wù)之一是提高模腔的拋光程度。它比模腔的內(nèi)表面鍍鉻更好。而且，在拋光過程中，拋光工具的移動方向應(yīng)該與熔體流動的方向?qū)R。

2）模具磨損和刮痕或嵌件之間的間隙太大

當(dāng)在刮削的模具部件或插入間隙中發(fā)生熔體流動閃光時，這也將導(dǎo)致頂出失敗。為了解決這個問題，建議將刮擦固定，并減小插入間隙。

3）模具硬度不足

如果模具在注射的早期階段拒絕打開，則意味著由于剛性不足，模具在注射壓力的作用下經(jīng)歷變形。并且，如果變形超過模具的彈性極限，則將無法恢復(fù)到原始形狀以用于進(jìn)一步的應(yīng)用。即使變形保持在模具的彈性極限內(nèi)，熔體也在模腔中的極端條件下冷卻并固化。當(dāng)注射壓力被移除并且模具形狀恢復(fù)時，塑件將通過彈力保持在適當(dāng)位置，因此模具仍然不會打開。所以，在設(shè)計模具時，必須保證模具的剛性和強(qiáng)度。

4）模具脫模斜度不足或可移動和固定壓板之間的平行度差

在設(shè)計和制造注塑模具時，必須保證足夠的脫模斜度，否則不容易釋放模塑部件。如果用力彈出，部件會翹曲，在施力點(diǎn)處留下裂縫或白色痕跡。模具的可移動和固定壓板必須保持彼此平行，否則會引起空腔位移，導(dǎo)致脫模不良。

5）澆口系統(tǒng)設(shè)計不當(dāng)

以下情況都會導(dǎo)致澆口或部件傾斜：主流道的直徑與噴嘴直徑不匹配，或襯套不與噴嘴球體配合。因此，應(yīng)適當(dāng)縮短流道長度，并適當(dāng)增加其截面積，同時加強(qiáng)主流道與次級流道之間的連接，并在主流道中設(shè)置冷料井。

在確定澆道的位置時，我們可以添加更多輔助澆口，以平衡多腔模具的進(jìn)料效率，同時降低模腔中的壓力。通常，主流道的小端應(yīng)比噴嘴直徑大0.5-1mm，并且凹形澆口襯套應(yīng)比噴嘴球大1-2mm（半徑）。

6）噴射機(jī)構(gòu)的不正確設(shè)計或誤操作

如果噴射機(jī)構(gòu)設(shè)計行程不足，彈出力不平衡，則會導(dǎo)致澆口或部件傾斜。這設(shè)計允許時，頂針的頂出區(qū)域應(yīng)較大，以保證足夠的頂出行程，同時塑件的頂出速度應(yīng)保持在適當(dāng)?shù)姆秶鷥?nèi)，既不能太快也不太慢。

7）模具通風(fēng)不順暢或模芯內(nèi)無空氣入口

模具通風(fēng)不順暢或模芯內(nèi)無空氣入口也會造成粘模的現(xiàn)象，因此應(yīng)改善模具通風(fēng)，并為模芯配備進(jìn)氣口。

8）模具溫度控制不當(dāng)或冷卻時間不合適

如果難以在模塑接頭處頂出塑件，我們可以適當(dāng)?shù)靥岣吣＞邷囟炔⒖s短冷卻時間。如果難以從模腔表面頂出塑件，我們可以適當(dāng)?shù)亟档湍＞邷囟炔⒃黾永鋮s時間。
